Tutorial

Fabriquer une télécommande radio pour un EOS 350d avec 13€ en 30 minutes...

(ça marche aussi avec tout les eos qui fonctionnent sur le même principe)



Si vous voulez me contacter: sylvainnospam@boreale.org   (enlevez le nospam)




    Le principe est assez simple, il est basé sur celui des télécommandes à fil mais en utilisant une voiture télécommandée où les moteurs sont remplacés par des relais qui jouent le rôle des deux interrupteurs.

Matériel nécessaire:      -Voiture télécommandée bas de gamme mais avec 2 voies( c'est à dire avec deux moteurs: celui qui fait avancer et celui qui fait tourner): 7€ (chez géant casino mais peut être moins cher dans des magasins comme aldi ou lidl)

                                    -2 relais:   2 x 2.20 = 4.40 € chez www.conrad.fr (Ref: 504599-62  RELAIS SIL REED 5 V)  (sans compter les frais de port  mais si vous habitez une grande ville, allez faire un tour dans votre magasin d'électronique préféré...)

                                    -un jack mâle 2.5mm et un peu de fil audio stéréo  1.15 € chez www.conrad.fr  (Ref: 703753-62) (gratuit si vous le récupérez sur un fil d'écouteur de certains téléphones portables) ATTENTION: ne faites pas la même bêtise que moi: c'est une prise jack encore plus petite que celle qui est appelée communément un petit jack.

                                    -un fer à souder, un tournevis et une pince.

                                    -un voltmètre(facultatif mais ça peut être risqué si vous n'en avez pas)

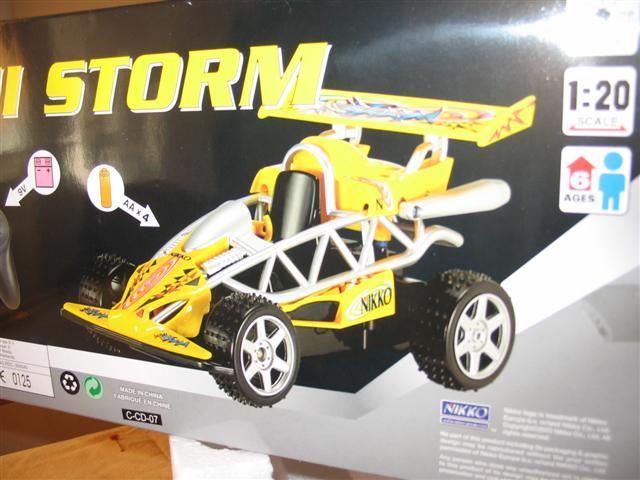

Première étape, acheter une voiture télécommandée 2 voies (c'est à dire qu'elle doit pouvoir avancer/reculer et  pouvoir tourner à gauche/droite):

Voiture

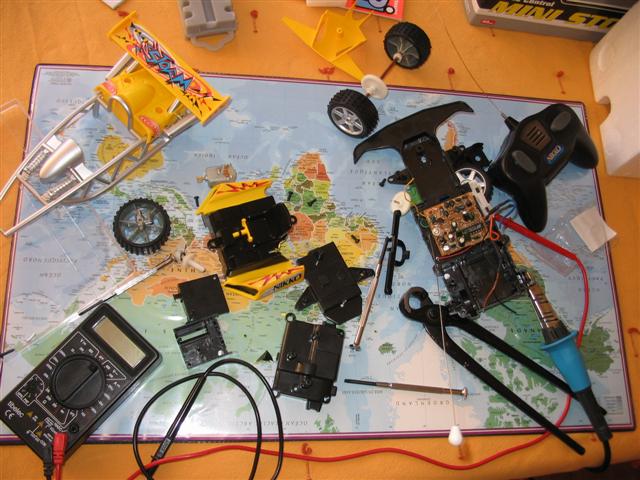

Deuxième étape, démonter tout pour n'avoir plus que le châssis avec l'électronique:

tout est démonté

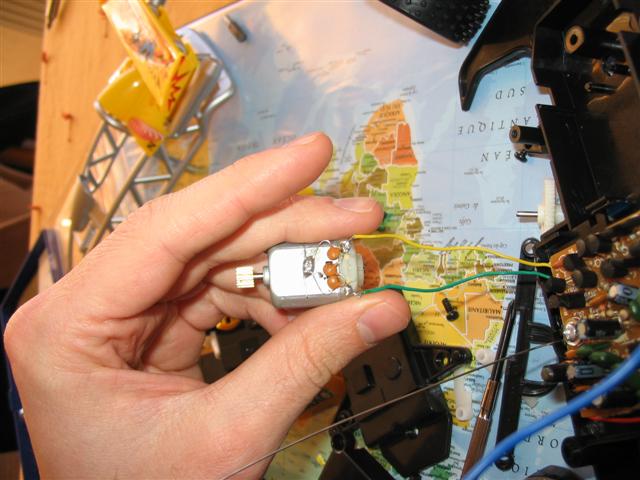

Troisième étape: Enlever les deux moteurs (celui qui fait avancer et celui qui fait tourner) et mettre de côté les deux fils qui servaient au moteur pour faire avancer, des deux autres fils:

Moteur

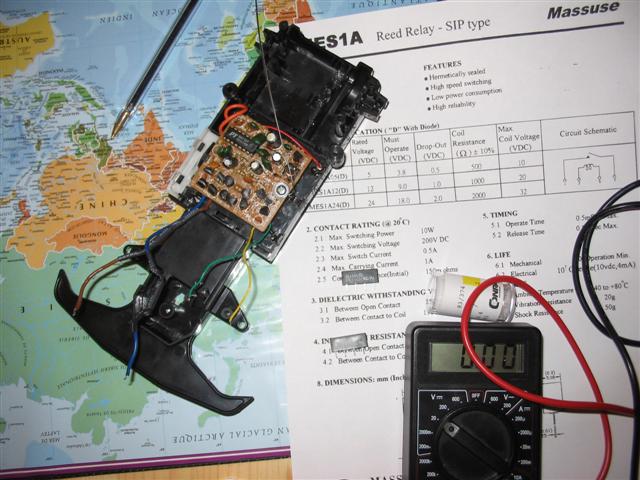

Quatrième étape: Mettre un relais à la place de chaque moteur. Grossièrement, un relais est un quadripôle contenant un interrupteur qui se ferme si la tension est supérieure à une certaine valeur(c'est la tension de commande). Prenons un exemple, j'appuie sur la télécommande pour faire avancer la voiture, le moteur reçoit une tension (dans mon cas 4V) mais si un relais est situé à la place du moteur, ce relais va fermer l'interrupteur qui est situé dans un deuxième circuit: celui qui est relié à l'appareil photo. Normalement il faudrait donc un relais qui ferme l'interrupteur lorsque la tension vaut 4V mais je n'en ai pas trouvé: celui acheté chez conrad dont la tension de commande vaut officiellement 5V, se ferme en fait à partir de 3V et des poussières donc ça laisse une bonne marge (à moins d'avoir des piles très fatiguées). C'est là qu'un voltmètre peut être utile pour vérifier quelle est la tension appliquée au moteur.

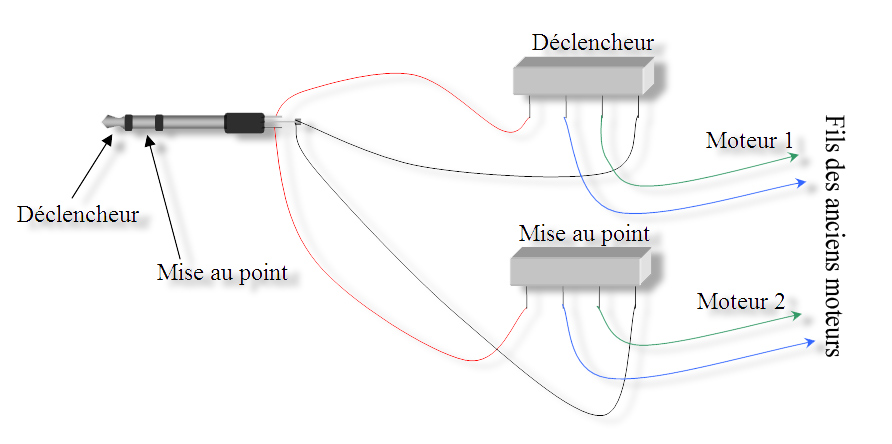

Plan



Pour savoir comment relier les fils à la prise jack, il suffit de suivre ce plan : un relais à la place de l'interrupteur qui permet de faire la mise au point et l'autre relais à la place de l'interrupteur qui permet de prendre la photo.

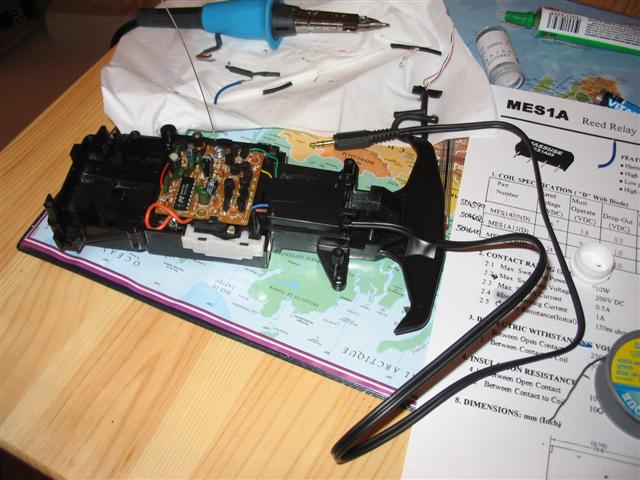

Il faut maintenant ranger les relais à la place d'un des moteurs, sceller l'ensemble et pourquoi pas mettre le tout dans une boîte pour que ça ait un aspect un peu plus sérieux (personnellement, je ne l'ai pas fait...)

fini




Voilà, il ne reste plus qu'à faire les essais. Ici, l'appareil photo est sur un trépied juste à côté d'une mangeoire à oiseaux et je suis derrière une fenêtre à 5m. J'appuie sur "avance" pour faire la photo (et si je veux, j'appuie avant sur "gauche" pour faire une mise au point préalable)

mésange bleue



L'avantage de cette télécommande est sa très grande portée(je n'ai pas réussi à trouver la distance maximale mais elle est supérieure à 15m avec cette voiture même avec un mur entre la télécommande et la voiture) et vous n'êtes pas obligés d'être du côté de l'objectif comme avec la télécommande à infra rouge de canon. Pour finir, c'est plus rapide à fabriquer et ça coûte moins cher qu'une télécommande radio où on achète un émetteur+un récepteur disponible par exemple chez conrad(je n'ai pas d'action chez eux....).

Bien sûr, ceci n'est qu'un exemple d'utilisation et il est possible d'imaginer beaucoup d'autres choses utilisant les relais(détecteur de passage,....)

J'espère que ce tutorial vous aura été utile( si vous voulez me contacter: sylvainnospam@boreale.org   (enlevez le nospam))


N'hésitez pas à m'envoyer les photos de vos réalisations ou vos idées que je puisse les ajouter.
